میکرو رله 35 آمپر قهوه‌ای 4 پایه هانگفای

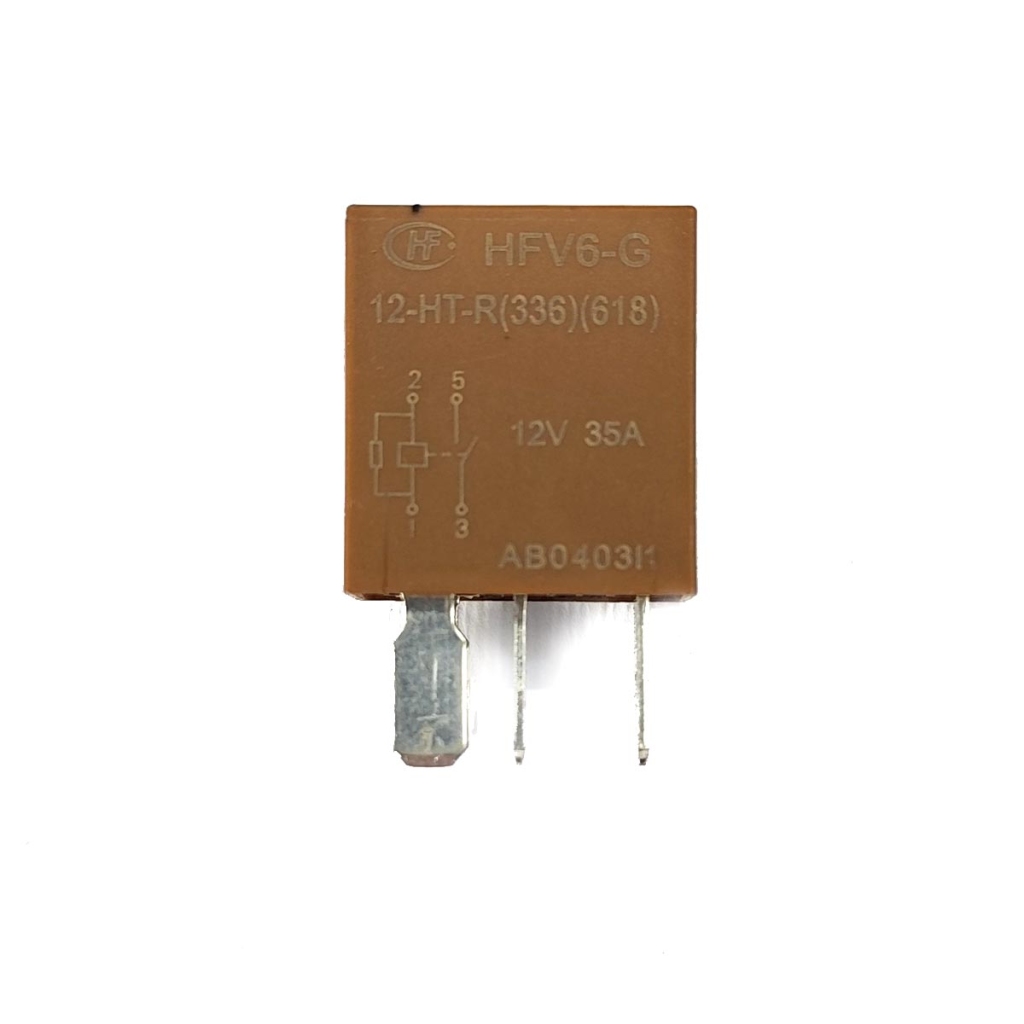

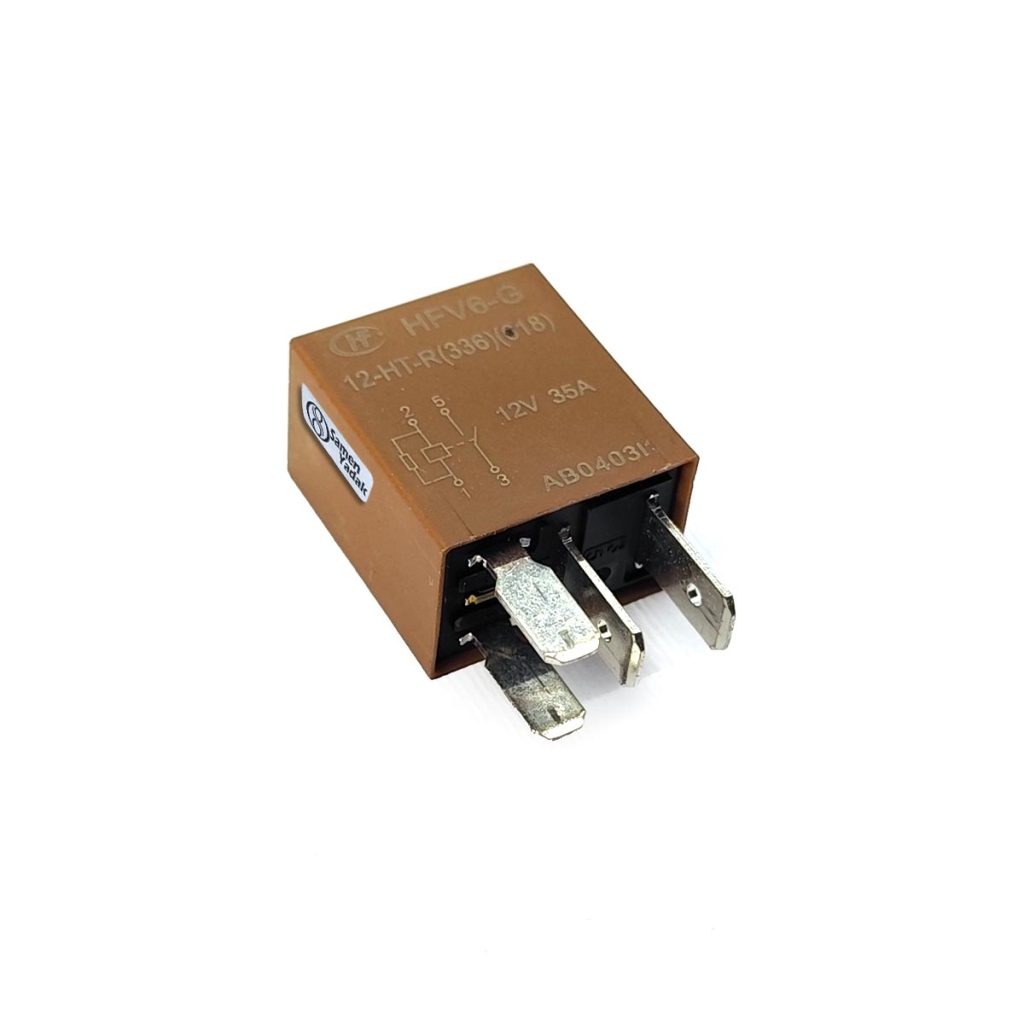

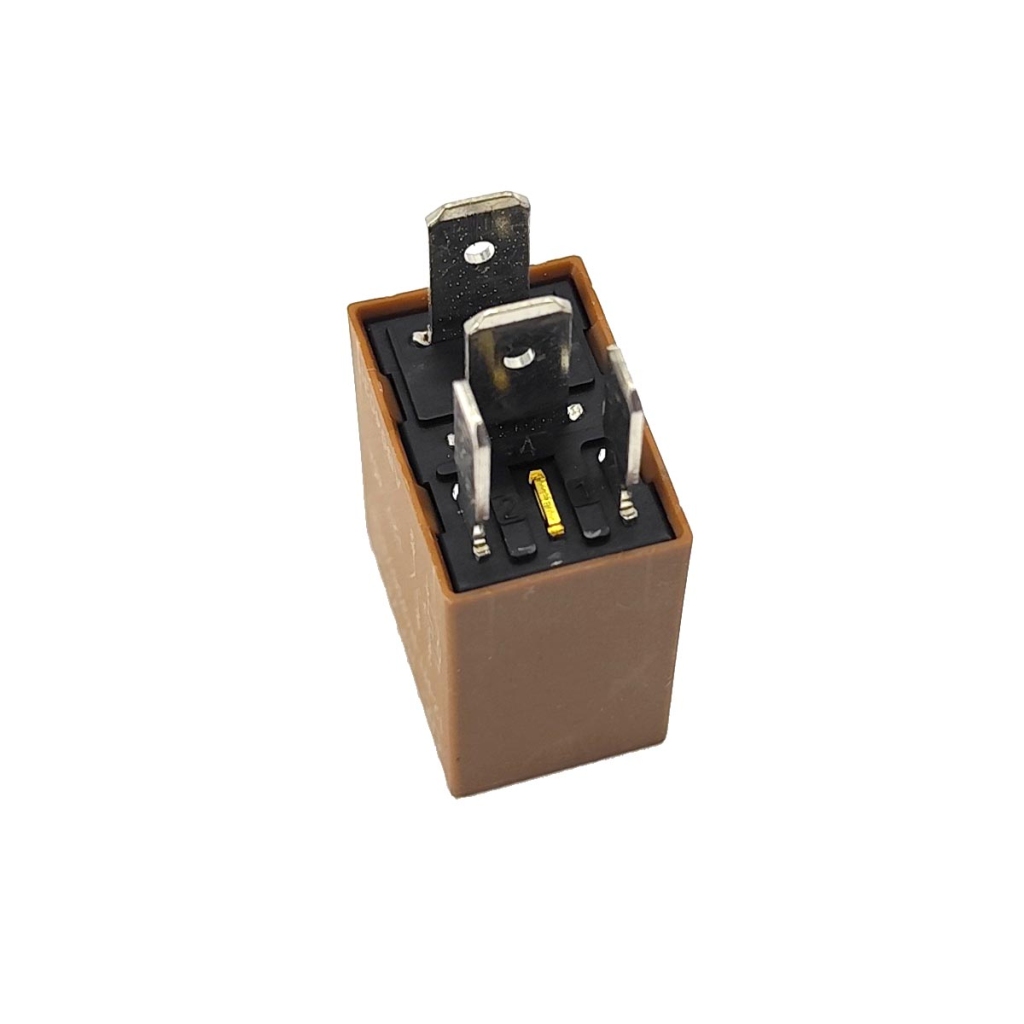

میکرو رله 35 آمپر قهوه‌ای 4 پایه (HFV6-G) 12 ولت

این رله از نوع Micro ISO چهار پایه (4P) بوده و با ولتاژ 12 ولت و حداکثر جریان 35 آمپر طراحی شده است. در بسیاری از خودروهای ایران‌خودرو و رنو برای راه‌اندازی مصرف‌کننده‌های پرجریان مانند فن، شیشه‌بالابر، مدیریت توان و سایر تجهیزات برقی استفاده می‌شود. این سری رله دارای توان تحمل دمای بالا و مناسب استفاده در محیط موتور خودرو است.

خودروهای ایرانی که از این نوع رله استفاده می‌کنند

این رله در خودروهایی که از جعبه فیوز و سیستم برق CEC یا FCM استفاده می‌کنند، به‌کار رفته است :

• پژو 206
• پژو 207i
• رانا
• پژو پارس (مدل‌های دارای سیستم CEC)
• تندر 90 (L90)
• برخی مدل‌های سمند سورن و دنا با توجه به تیپ و سال تولید
• برخی خودروهای مونتاژی ایران‌خودرو که از همین نوع میکرو رله استفاده می‌کنند.

نکته مهم: محل استفاده و تعداد این رله در هر خودرو و هر تیپ ممکن است متفاوت باشد. قبل از خرید، شماره رله، رنگ، تعداد پایه‌ها و چیدمان پایه‌ها را با نمونه نصب‌شده روی خودرو مطابقت دهید.

کاربردهای این رله

بسته به طراحی سیستم برق خودرو، این رله می‌تواند برای موارد زیر استفاده شود:

• رله فن بخاری
• رله مدیریت توان (Power Management)
• رله شیشه‌بالابر جلو یا عقب
• رله فن خنک‌کننده
• رله پمپ بنزین
• رله برف‌پاک‌کن
• رله سیستم تهویه مطبوع
• رله چراغ‌ها و سایر مصرف‌کننده‌های پرجریان

کاربرد دقیق هر رله به محل نصب آن در جعبه فیوز خودرو بستگی دارد.

آیا رنگ رله اهمیت دارد؟

خیر، رنگ بدنه معمولاً یک شناسه برای نوع رله و مشخصات الکتریکی آن است و صرفاً جنبه ظاهری دارد. در بسیاری از خودروهای ایران‌خودرو:

• قهوه‌ای: میکرو رله 4 پایه 12V 35A (HC Micro)
• سبز: معمولاً میکرو رله 20 آمپر 4 پایه
• خاکستری: معمولاً میکرو رله 5 پایه 20/10 آمپر

البته ملاک اصلی، شماره فنی رله و نقشه پایه‌ها است و در صورت یکسان بودن مشخصات، ممکن است برندهای مختلف رنگ متفاوتی نیز داشته باشند.

تفاوت رله 4 پایه و 5 پایه

• 4 پایه (SPST - Normally Open): تنها یک کنتاکت وصل دارد و پس از تحریک بوبین، مدار را وصل می‌کند. این مدل رایج‌ترین نوع برای فن، پمپ بنزین و شیشه‌بالابر است.
• 5 پایه (SPDT): علاوه بر کنتاکت وصل، یک کنتاکت تغییر وضعیت (NC) نیز دارد و در مدارهایی که نیاز به تغییر مسیر جریان دارند استفاده می‌شود.

در بیشتر موارد رله 4 پایه و 5 پایه قابل جایگزینی با یکدیگر نیستند مگر اینکه نقشه مدار خودرو چنین اجازه‌ای بدهد.

مشخصات فنی

• نوع رله: Micro ISO
• تعداد پایه: 4 پایه
• ولتاژ بوبین: 12 ولت
• جریان کنتاکت: 35 آمپر
• مدل: HFV6-G
• مناسب برای سیستم برق خودروهای سواری 12 ولت
• مقاوم در برابر لرزش و دمای بالای محفظه موتور

نکته قبل از خرید

⚠️ حتماً قبل از سفارش، رنگ رله، شماره درج‌شده روی بدنه (مانند HFV6-G)، تعداد پایه‌ها و آرایش پایه‌ها را با رله فابریک خودرو مطابقت دهید. ممکن است در یک مدل خودرو، بسته به سال تولید یا تیپ، از رله متفاوتی استفاده شده باشد.
