انواع جعبه فیوز داخل موتور دنا و دنا پلاس
انواع جعبه فیوز داخل موتور دنا و دنا پلاس
راهنمای کامل شناخت سیستمهای برق، تفاوتها، مزایا، معایب و انتخاب صحیح قطعات

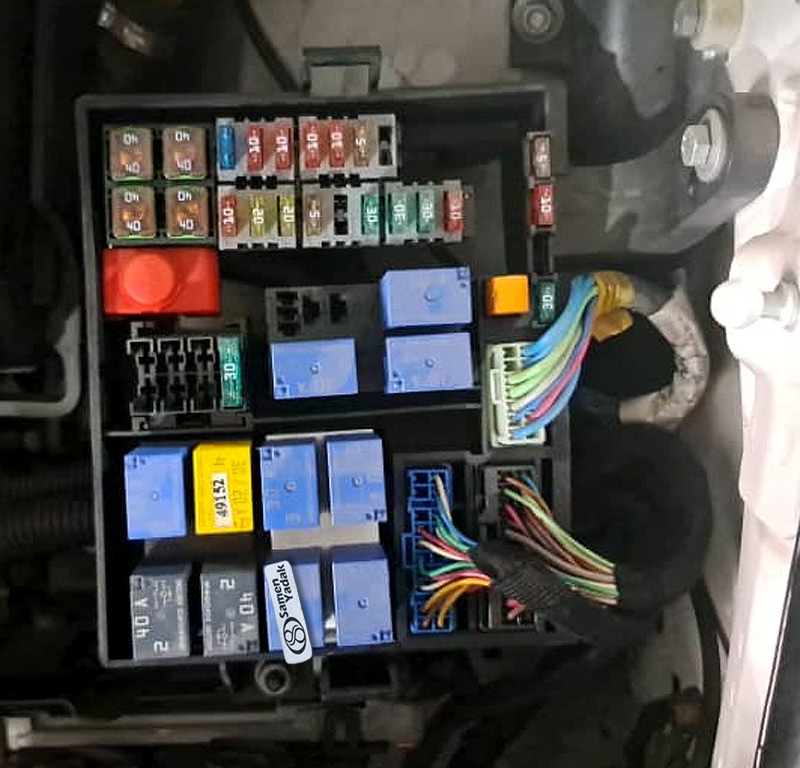

جعبه فیوز داخل موتور چه وظیفهای دارد؟
جعبه فیوز داخل موتور مرکز اصلی توزیع برق خودرو است و برق مصرفکنندههای پرقدرت مانند:
- ECU موتور
- فن رادیاتور
- ABS
- بوق
- چراغها
- کوئل
- انژکتورها
- پمپ بنزین
- برفپاککن
- کمپرسور کولر
از طریق این مجموعه تأمین میشود.
در خودروهای جدید، جعبه فیوز فقط یک نگهدارنده فیوز نیست، بلکه در بسیاری از مدلها بخشی از مدیریت هوشمند شبکه برق خودرو نیز محسوب میشود.
چرا دنا چند مدل جعبه فیوز دارد؟
ایرانخودرو طی سالهای مختلف، سیستم برق خودرو را بهروزرسانی کرده است تا:
- وزن سیمکشی کاهش یابد.
- مصرف برق کمتر شود.
- امکانات رفاهی بیشتری اضافه شود.
- عیبیابی سادهتر گردد.
- سرعت ارتباط بین یونیتها افزایش یابد.
به همین دلیل چند نسل مختلف جعبه فیوز روی دنا نصب شده است.
انواع جعبه فیوز داخل موتور دنا و دنا پلاس
| نوع سیستم | نسل | خودروهای تقریبی | وضعیت |
|---|---|---|---|
| SMS MUX | نسل اول | دناهای اولیه | قدیمی |
| EcoMux کروز | نسل دوم | برخی دنا و دنا پلاس | میانی |
| EcoMux سازه پویش | نسل دوم | دنا و دنا پلاس | میانی |
| Single Node نوع 1 | نسل سوم | دنا پلاس | جدید |
| Single Node نوع 2 | نسل سوم | دنا پلاس | جدیدترین |
نکته: سال دقیق تغییرات بسته به خط تولید و تیپ خودرو میتواند متفاوت باشد؛ تشخیص نهایی بهتر است با شماره فنی یا شکل جعبه فیوز انجام شود.
۱- سیستم SMS MUX
اولین نسل سیستم برق دنا بود.
مزایا
✅ تعمیر آسان
✅ قطعات فراوان
✅ قیمت مناسب
✅ آشنایی اکثر برقکارها
معایب
❌ سیمکشی زیاد
❌ وزن بیشتر
❌ امکانات الکترونیکی کمتر
۲- سیستم EcoMux
نسل دوم سیستم برق دنا محسوب میشود.
در این نسل بخشی از سیمکشی حذف شده و مدیریت برق پیشرفتهتر شده است.
مزایا
✅ کاهش سیمکشی
✅ سرعت بیشتر ارتباط یونیتها
✅ مصرف برق کمتر
✅ قابلیت افزودن امکانات جدید
معایب
❌ هزینه تعمیر بیشتر
❌ نیاز به دستگاه عیبیاب تخصصی
۳- سیستم EcoMux سازه پویش
این نسخه از نظر عملکرد مشابه EcoMux است اما توسط شرکت سازه پویش تولید شده و در طراحی برد، سوکتها و برخی قطعات داخلی تفاوتهایی با نسخه کروز دارد.
مزایا
- کیفیت مناسب
- شبکه برق پایدار
- هماهنگی بهتر با خودروهای جدید
معایب
- برخی قطعات با مدل کروز قابل جایگزینی نیستند.
- درب جعبه فیوز و بعضی متعلقات اختصاصی هستند.
۴- سیستم Single Node (تک نود)
جدیدترین نسل برق دنا است.
در این سیستم بسیاری از عملکردهای جعبه فیوز داخل یک یونیت الکترونیکی مجتمع شدهاند.
مزایا
✅ سیمکشی بسیار کمتر
✅ سرعت بالاتر
✅ امکانات بیشتر
✅ مدیریت هوشمند برق
✅ کاهش افت ولتاژ
معایب
❌ قیمت بیشتر
❌ حساسیت بالاتر به نوسانات برق
❌ در برخی خرابیها نیاز به تعویض کامل یونیت
مقایسه نسلهای مختلف
| ویژگی | SMS | EcoMux | Single Node |
|---|---|---|---|
| حجم سیمکشی | زیاد | متوسط | کم |
| سرعت ارتباط | متوسط | خوب | بسیار خوب |
| امکانات | متوسط | زیاد | بسیار زیاد |
| هزینه تعمیر | کم | متوسط | زیاد |
| سهولت تعمیر | زیاد | متوسط | کمتر |
تفاوت ظاهری جعبه فیوزها
هر مدل از نظر موارد زیر با مدل دیگر تفاوت دارد:
- شکل درب
- تعداد خارها
- چیدمان فیوزها
- محل رلهها
- سوکتهای زیر جعبه
- شماره فنی روی بدنه
به همین دلیل درب جعبه فیوز دنا معمولاً بین مدلهای مختلف قابل تعویض نیست.
چگونه مدل جعبه فیوز خودرو را تشخیص دهیم؟
بهترین روشها عبارتاند از:
- بررسی شماره فنی روی جعبه فیوز
- مقایسه شکل ظاهری درب
- بررسی نوع سیستم برق خودرو
- تطبیق با تصویر محصول
- بررسی کد درجشده روی برچسب کارخانه
خرابیهای رایج جعبه فیوز موتور
- سوختن مسیرهای داخلی
- ذوب شدن محل فیوزهای MAXI
- سولفاته شدن پایه فیوزها
- نفوذ آب
- شکستگی درب
- شکستن خارهای درب
- خرابی پایه رلهها
نتیجهگیری
جعبه فیوز داخل موتور دنا و دنا پلاس در ظاهر ممکن است مشابه به نظر برسد، اما در واقع در چندین نسخه مختلف تولید شده است. تفاوت در سیستم برق، شکل درب، چیدمان فیوزها و شماره فنی باعث میشود انتخاب قطعه صحیح اهمیت زیادی داشته باشد. اگر قصد خرید درب جعبه فیوز دنا یا خود جعبه فیوز را دارید، حتماً مدل سیستم برق خودرو را با نمونه محصول مطابقت دهید تا از خرید اشتباه جلوگیری شود.
